預制線，預制未來——LAPP ?LFLEX? CONNECT 編碼器/伺服/傳感器連接線全解析

引言：為什么標準化設備卻栽在線束上？

假設您為一臺自動化設備選好了伺服電機、編好了程序，自信滿滿地交付給客戶。幾個月后，參數完美的“尖子生”電機頻繁報警，加工精度直線下滑。排除掉驅動器和編碼器后，最終發現，故障元兇竟然是那根不起眼的、現場工人手工制作的傳感器線纜。

很多年產值數千萬的設備制造商，其線束選型與裝配卻仍停留在“手工作坊”級別：應用生手頻繁將內部信號線編碼搞混，導致對調號線花掉數小時查圖，甚至致命地未將兩層屏蔽層完全360°接地。這種“割草式”的不規范操作，正是數萬條信號丟包和電磁干擾(EMI)報警的火藥桶。在高速自動化應用中，高質量預制線的使用，是保障設備長期穩定運行的關鍵。

一、預制線：從“現場焊接”到“即插即用”的工藝革命

工業預制線，指的是在原廠端按照精準設計，將特定的連接器預先與線纜兩端完成自動化專業壓接的成套線束。它的意義在于，將線束制造從現場工人的手中，移交到了工廠的專業制造環境中。

1. 編碼器連接線

編碼器是伺服系統的“眼睛”，負責將精確的位置和速度信號實時反饋給驅動器。它傳輸的是高頻率的微弱數字脈沖信號，極易受到外界電磁干擾。一條雙絞并總屏蔽結構的反饋電纜是防止信號“耳聾”的標準配置。

LAPP的?LFLEX? CONNECT預制編碼器/分解器（Resolover）連接線，通過精確的絞合節距和高密度鍍錫銅編織網，構建了嚴密的EMC堡壘。原廠在高標準壓接后，出廠前100%通過連續性測試，確保每一芯都精準連接到連接器PIN腳，杜絕現場短路隱患。

2. 伺服連接線

伺服驅動器向電機傳輸的是脈沖寬度調制（PWM）高頻電流，它在提供強大動力的同時，也像一個“無線電發射塔”一樣輻射出大量電磁干擾（EMI）。

LAPP ?LFLEX? SERVO FD 796 CP拖鏈電纜堪稱“拖鏈之王”。它不僅提供大功率動力傳輸，更通過低電容值聚丙烯（PP）絕緣層和全覆蓋鍍錫銅絲編織屏蔽層的組合設計，從根源上有效遏制了高頻漏電流。讓伺服電機遠離因電纜不匹配導致的絕緣過早老化和致命軸承電腐蝕，使用壽命與可靠性成幾何級數增長。

3. 傳感器連接線

產線上成千上萬根傳感器線材，如同散布在各處的“毛細血管”，傳遞著最簡單的通斷信號（24V DC， I/O）。其故障往往并非源于屏蔽，而是致命的人為接錯線，或是焊接處的松動與應力疲勞。

LAPP的?LFLEX? CONNECT方案利用自動化壓接設備，保證了端子與電線的完美氣密性結合，并確保接線完全遵循圖紙，零錯誤率。同時，其精密設計的防應力緩釋組件及預成型的彎頭造型，有效應對了設備長時間振動帶來的疲勞影響。

二、選型指南：三步鎖定您的預制線

面對LAPP龐大的產品庫，遵循以下流程可精準定位：

第一步：明確應用場景與物理規格

  • 確認電纜是靜態還是動態拖鏈用。

  • 測量所需精確長度（建議多留10-15cm余量）。

  • 提供連接器品牌和型號 。

第二步：匹配LAPP核心產品

應用推薦電纜系列關鍵特性
編碼器/分解器反饋?LFLEX? CONNECT 預制反饋線精準阻抗匹配，高密度屏蔽，徹底防干擾
伺服電機動力連接?LFLEX? SERVO FD 796 CP低電容絕緣，PUR高耐磨護套，抗uv，耐冷卻液，數百萬次拖鏈壽命
現場傳感器 I/O 連接?LFLEX? CLASSIC /CONNECT 預組裝線束自動化壓接，零錯誤接線，集成應力緩釋

第三步：選配增值服務

高級選型：預付圖紙+物料清單（BOM），LAPP可提供整體自動化打包服務，實現完全的即插即用部署。

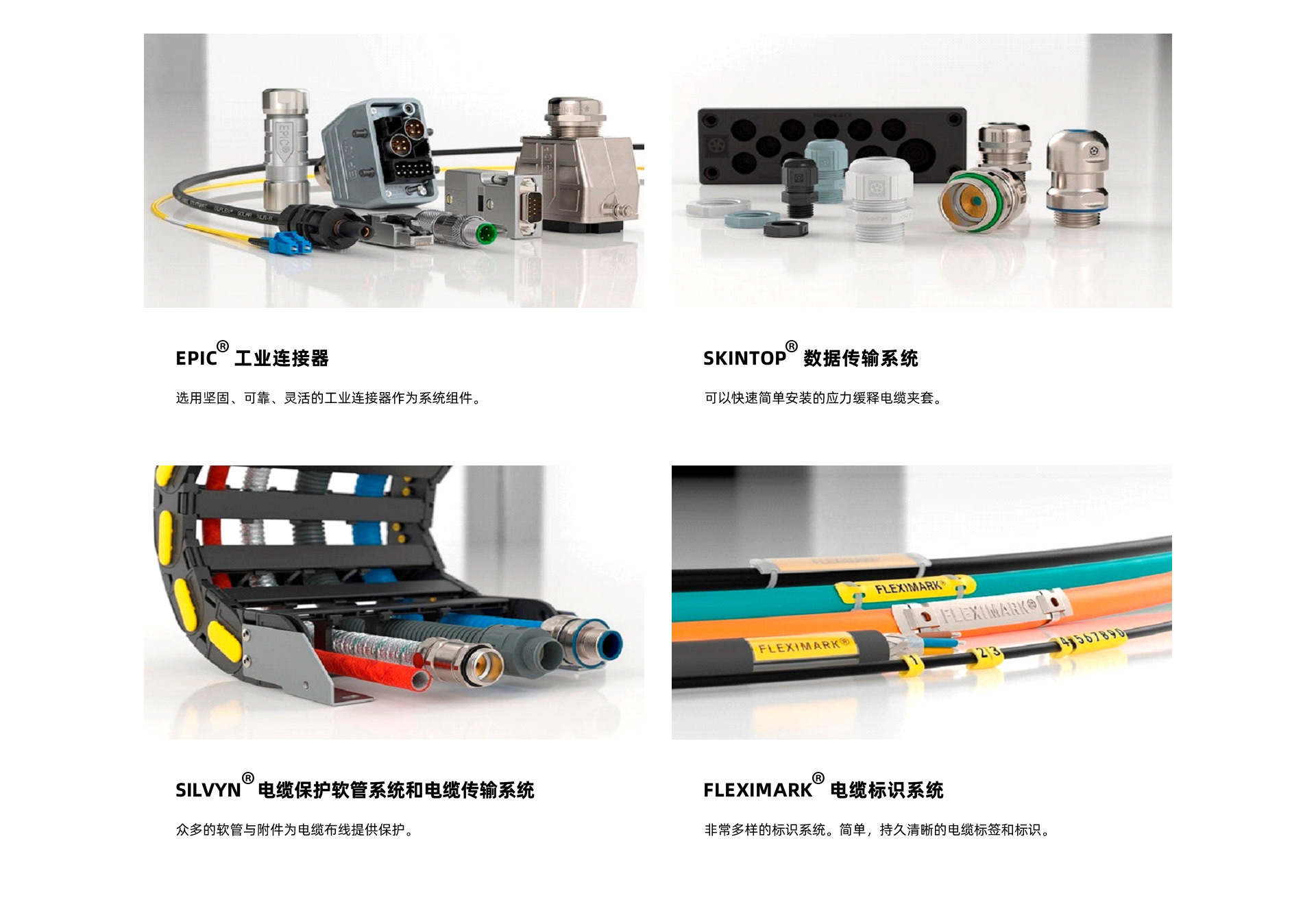

作為LAPP的代理商，我們致力于為工控行業提供高柔性、耐油、耐化學腐蝕的德國原產電纜及配套EPIC?連接器和SKINTOP?附件。無論是單軸機械手還是多關節機器人，無論是PROFINET網絡還是高強度電源布線，我們都提供免費的選型技術支持和完整的線束加工服務。
