Festo DSBC系列氣缸參數詳解 + 選型指南（附替代方案）

在工業自動化領域，氣缸是執行機構的“主力軍”。Festo作為全球氣動元件領導品牌，其產品線以穩定可靠著稱。DSBC系列是Festo最經典、應用最廣泛的標準氣缸之一，遵循ISO 15552國際標準（原ISO 6431、VDMA 24562），具有高度通用性、互換性強的特點，廣泛用于汽車制造、包裝機械、電子裝配、物料搬運等各類自動化設備。

本文為您詳細解析DSBC系列的關鍵參數、選型方法，并提供實用的替代方案，幫助您在采購或設備維護時做出準確決策。

一、DSBC系列氣缸簡介

DSBC系列屬于雙作用標準氣缸，是Festo在原有DNC系列基礎上的升級換代產品。相比老款，它在壽命、密封性能、安裝便利性方面均有提升。主要特點包括：

  • 符合ISO 15552標準：與全球主流品牌（如SMC、亞德客等）的同類產品安裝尺寸互換，便于替換。

  • 結構堅固：缸體采用鋁合金型材，內外壁經硬質陽極氧化處理，耐腐蝕、耐磨。

  • 密封系統優化：采用Festo專利PPS（持久密封系統），顯著降低泄漏，延長使用壽命。

  • 傳感器槽兼容：缸體四周設有標準傳感器安裝槽，可兼容多種位置傳感器。

  • 規格齊全：缸徑從32mm到125mm，行程可定制，覆蓋絕大多數工業應用場景。

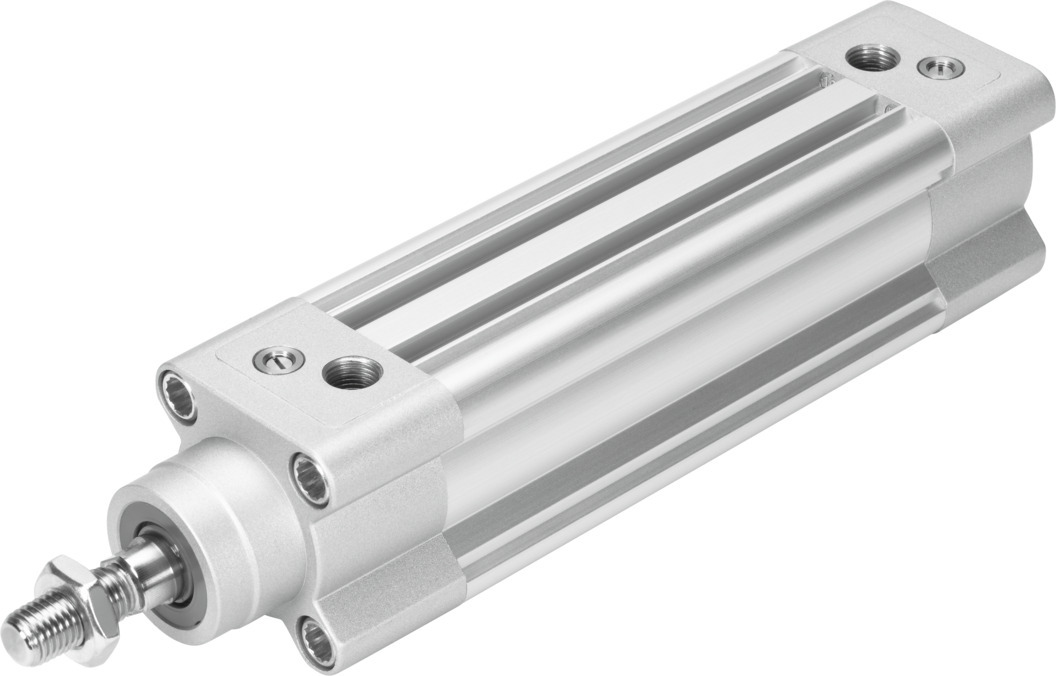

DSBC

二、型號命名規則（以常見型號為例）

Festo的DSBC系列型號遵循清晰的命名邏輯。以典型型號為例：

DSBC-32-50-PPS-A

代碼含義說明
DSBC系列代號雙作用標準氣缸，ISO 15552
32缸徑 (mm)可選：32, 40, 50, 63, 80, 100, 125
50行程 (mm)標準行程：25~500mm，可按需定制
PPS緩沖形式PPS：自調節氣緩沖（標配，無需手動調節）
A活塞桿螺紋A = 內螺紋；無A = 外螺紋

常見后綴補充說明：

后綴含義適用場景
無后綴標準型，帶PPS自調節氣緩沖絕大多數通用場景
A活塞桿端內螺紋需要連接不同附件的場合
K2耐腐蝕等級2（中等）普通工業環境
K3耐腐蝕等級3（較強）潮濕、有腐蝕性氣體環境
S高溫密封（可達120℃）高溫作業環境
E雙出桿兩端都有活塞桿，兩端出力相同

【圖片建議：型號標簽或銘牌局部放大圖，標注各部分含義】

三、關鍵參數詳解

參數說明選型注意事項
缸徑決定氣缸推力。常見缸徑：32、40、50、63、80、100、125推力=活塞面積×工作氣壓。建議理論推力＞實際負載的1.5倍。
行程活塞桿移動距離。標準行程范圍25~500mm，特殊可達2000mm行程需大于實際工作距離。長行程（＞500mm）需考慮活塞桿彎曲和導向。
工作壓力（MPa）允許壓力范圍0.1~1.2 MPa常規使用0.4~0.8 MPa。
緩沖形式PPS自調節氣緩沖（標配）自動適應負載和速度變化，無需手動調節，簡化安裝調試。
安裝方式多種可選：通孔（標準）、法蘭、耳軸、耳環等根據設備結構選擇。標準型缸體四周有通孔，可直接安裝。
使用溫度標準型-20℃~+80℃；高溫型（S）可達120℃高/低溫環境需選特殊密封件。
耐腐蝕等級KBK2（普通）、KBK3（較強）、KBK4（強）潮濕、腐蝕性環境需選KBK3或以上。
材料缸體：陽極氧化鋁；活塞桿：不銹鋼；密封件：NBR/FKM食品/醫療等特殊行業需選無銅、無硅、食品級潤滑脂。
理論推力（N）0.6MPa氣壓下參考值：
缸徑32：約480N
缸徑50：約1170N
缸徑80：約3010N		實際推力需根據工作氣壓計算。

【圖片建議：參數表格截圖，或帶尺寸標注的三維模型圖】

四、選型指南（五步法）

第1步：確定負載與缸徑

  • 計算負載所需推力（考慮摩擦力、加速度、安全系數）。

  • 根據工作氣壓（如0.6 MPa）查Festo產品目錄中的理論推力表，選擇缸徑，確保推力至少為負載的1.5倍。

快速參考表（0.6MPa氣壓下理論推力）：

缸徑伸出推力（N）縮回推力（N）
32483415
40754633
501178990
6318701630
8030162710
10047124410

示例：負載200 N，工作氣壓0.6 MPa，安全系數1.5 → 所需推力300 N → 選擇缸徑32（推力483N）即可。

第2步：確定行程

  • 測量氣缸從縮回到伸出所需移動的距離，再加適當余量（通常5~10 mm）。

  • 注意：行程超過500mm時，活塞桿伸出后易彎曲，建議增加導向機構或選用帶導向功能的氣缸。

第3步：確認安裝方式

DSBC系列提供豐富的安裝附件，常見選擇：

安裝方式適用場景附件型號示例
缸體通孔直接安裝設備有安裝平面，空間緊湊標準缸體自帶
前/后法蘭安裝需要牢固固定，承受較大負載FNC / FPC
耳軸安裝需要氣缸擺動TR / TN
耳環安裝需要關節連接SGS / SGA

第4步：選擇耐腐蝕等級與密封

  • 普通車間：標準型（無后綴）即可。

  • 潮濕或腐蝕性環境：選K3（不銹鋼活塞桿，增強密封）。

  • 潔凈室/食品醫藥：選無銅、無硅、食品級潤滑脂版本（需咨詢定制）。

第5步：確認傳感器與附件

  • DSBC缸體四周有標準傳感器安裝槽，可兼容Festo SME/SMT系列磁簧式或電子式位置傳感器。

  • 如需精確位置控制，可選用帶終端位置鎖緊或中間位置檢測的特殊型號。

【圖片建議：選型流程圖，或不同安裝方式的圖示對比】

五、常見替代方案

當Festo DSBC系列因交期、成本等原因無法采購時，可考慮以下替代方案：

1. Festo同系替代

系列特點適用場景
DNC系列DSBC的前代產品，安裝尺寸相同，但緩沖為可調氣緩沖（非自調節）老設備維護、庫存替代
ADN系列緊湊型標準氣缸，ISO 21287標準，尺寸更短安裝空間更受限的場合

2. 其他品牌完全互換替代

由于DSBC符合ISO 15552標準，以下品牌相同缸徑、行程的對應系列安裝尺寸完全一致，可直接互換：

品牌對應系列備注
SMCC95 或 CP96C95為ISO 15552標準，CP96為SMC經典系列
亞德客 (Airtac)SC 或 SE 系列經濟型替代，適合一般工業
Chelic (氣立可)PRA 系列臺灣品牌，性價比高
AirTACACQ 系列國產替代主流選擇

重要提醒：

  • 替代時務必核對缸徑、行程、安裝方式、活塞桿螺紋、緩沖形式。

  • 不同品牌傳感器的安裝位置和磁環位置可能有細微差異，如需位置檢測，建議一并更換傳感器或現場測試兼容性。

  • 高溫、腐蝕等特殊環境，替代時需特別注意密封材料和耐腐蝕等級是否匹配。

【圖片建議：安裝尺寸對比表格或CAD重疊圖，展示互換性】

六、選型案例（附選型計算）

項目：某汽車零部件壓裝設備，需用氣缸將工件壓入殼體。

  • 所需壓入力：1200 N

  • 壓裝行程：80 mm

  • 工作氣壓：0.6 MPa

  • 環境：普通車間，無腐蝕

  • 要求：安裝空間有限，需直接固定在設備臺面上

選型過程：

  1. 確定缸徑：0.6MPa下，缸徑50推力1178N，接近需求；缸徑63推力1870N，更安全?？紤]到壓入力需穩定，選擇缸徑63。

  2. 確定行程：80mm，選標準行程100mm（預留余量）。

  3. 緩沖形式：普通速度，DSBC標配PPS自調節氣緩沖已足夠。

  4. 安裝方式：設備臺面有安裝孔，選缸體通孔直接安裝。

  5. 環境：普通，選標準型（無后綴）。

  6. 活塞桿螺紋：需連接壓頭，選內螺紋（A）。

最終型號：DSBC-63-100-PPS-A

【圖片建議：該案例的安裝示意圖，標注氣缸與壓頭連接方式】
